Лідар: як лазер вимірює відстань і створює 3D-карти
Що саме вимірює лідар
Лідар, або light detection and ranging, є активним оптичним методом дистанційного зондування. Прилад випромінює короткий лазерний імпульс, реєструє частину світла, розсіяного або відбитого об'єктом, і вимірює затримку між випромінюванням та прийманням. Первинним спостереженням є не готова тривимірна модель, а час, енергія й форма поверненого сигналу разом із напрямком променя та положенням приладу [1][2].
Відстань уздовж променя обчислюють як R = cΔt/2, де c - швидкість світла, а Δt - час подорожі імпульсу до цілі й назад. Ділення на два потрібне саме через подвійний шлях. Щоб отримати координати точки, цю дальність поєднують із напрямком сканера, координатами платформи, її орієнтацією та моделлю поширення світла в атмосфері [2][3].
Тому фраза «лідар фотографує поверхню» неточна. Камера пасивно реєструє двовимірний розподіл яскравості, а типовий топографічний лідар активно вимірює багато окремих дальностей. Колір до хмари точок часто додають із синхронної камери, але геометрія виникає з лазерного далекомірного каналу та навігаційних даних [1][3].
Час прольоту і масштаб вимірювання
За одну наносекунду світло проходить у вакуумі приблизно 29,98 см. Для двобічного вимірювання це відповідає інтервалу дальності близько 15 см. Щоб відрізнити один сантиметр за самим часом прольоту, треба розрізняти затримки порядку 67 пікосекунд. Це показує, чому точний лідар потребує стабільного генератора часу, швидкого фотодетектора й ретельного калібрування електронних затримок [6][8].
Роздільність таймера не дорівнює автоматично абсолютній точності точки. Центр широкого імпульсу можна оцінити точніше за його тривалість, якщо сигнал сильний і модель форми правильна; водночас систематична затримка в кабелі, невірна орієнтація сканера або похибка траєкторії змістить усі точки. У специфікаціях тому окремо задають точність, щільність і правила незалежної наземної перевірки [3].
У фазових лідарах безперервне модульоване випромінювання порівнюють за фазою з прийнятим сигналом. Фазова різниця дає високу точність усередині неоднозначного інтервалу, але не визначає, скільки повних періодів пройшло. Багаточастотна модуляція або допоміжний вимір розв'язують неоднозначність. Імпульсний і фазовий методи мають різні компроміси між дальністю, швидкістю, потужністю та завадостійкістю [1][2].
З яких вузлів складається система
Передавальний канал містить лазер, формувач імпульсу, оптику та інколи механізм сканування. Приймальний канал включає телескоп, спектральний фільтр, фотодетектор і електроніку оцифрування. Вузький оптичний фільтр пригнічує сонячне тло біля робочої довжини хвилі, але не усуває його повністю. Відношення сигналу до шуму залежить від енергії імпульсу, апертури, відстані, відбивної здатності та атмосфери [1][6].
Для авіаційного картографування лазерний блок працює разом із GNSS-приймачем та інерціальним вимірювальним модулем. GNSS задає положення платформи, IMU оцінює крен, тангаж і курс між супутниковими відліками, а сканер задає миттєвий напрямок променя. Часові шкали всіх каналів повинні бути синхронізовані; мілісекундна помилка на швидкому літаку вже перетворюється на помітне зміщення [3].
Ключове калібрування називають boresight alignment: визначають малі кути між осями лазера, IMU і корпусу. Помилка лише 0,01° дає поперечне зміщення близько 17 см на відстані 1 км. Для оцінки кутів виконують перехресні прольоти над площинами, дахами або спеціальними ділянками та мінімізують розбіжність між смугами [3].
Від сканування до хмари точок
Один промінь дає дальність уздовж одного напрямку. Дзеркало, призма, оптична фазована решітка або рух самої платформи послідовно змінюють напрямок і формують смугу вимірювань. Геометрія сканування впливає на щільність: біля країв смуги точки часто розташовані рідше, а кут падіння стає більшим, тому похибки й видимість вертикальних поверхонь змінюються [2][3].
Після геоприв'язки кожне повернення записують як координати X, Y, Z та додаткові атрибути. Формат LAS передбачає номер повернення, кількість повернень від імпульсу, інтенсивність, клас об'єкта, час GNSS, кут сканування та інші поля. LAZ є поширеним безвтратним стисненим поданням LAS; це формат даних, а не алгоритм вимірювання [4][5].
Хмара точок ще не є цифровою моделлю рельєфу. Спочатку точки очищують від помилкових відбиттів, узгоджують смуги та класифікують як ґрунт, рослинність, будівлі, воду чи шум. Цифрову модель поверхні будують за верхніми об'єктами, а модель рельєфу - переважно за класифікованими точками землі. Алгоритмічна помилка класифікації може бути більшою за похибку самого далекоміра [3][4].
Перше, проміжне й останнє повернення
Лазерна пляма на віддаленій місцевості має скінченний діаметр і може одночасно накрити верхівку крони, гілки та отвір до ґрунту. Частини імпульсу повертаються з різних висот. Дискретний лідар виділяє кілька локальних максимумів і записує їх як перше, проміжні та останнє повернення. Останнє повернення часто походить із нижчого рівня, але не обов'язково від землі [2][3].
Повнохвильова система зберігає залежність прийнятої потужності від часу. Форма хвилі містить більше інформації про вертикальний розподіл розсіювачів, ніж кілька дискретних піків, але потребує моделі імпульсу, деконволюції та оцінки шуму. Космічний GEDI використовує саме хвильові профілі, щоб оцінювати висоту крон, вертикальну структуру лісу й поверхню під ним [6][7].
Фотон-лічильний лідар реєструє час окремих детектованих фотонів. ICESat-2 працює в такому режимі: серед великої кількості сонячних і детекторних фонових подій алгоритм виділяє статистичний слід поверхні. Одна подія не є надійною точкою рельєфу; результат виникає з геолокації, калібрування та групування багатьох фотонів [8][9].
Довжина хвилі визначає взаємодію
Топографічні системи часто використовують ближнє інфрачервоне випромінювання близько 1064 нм, яке добре відбивається від багатьох поверхонь суші. Батиметричні системи застосовують зелений канал близько 532 нм, бо вода за сприятливих умов пропускає його краще, ніж ближнє інфрачервоне світло. Автомобільні прилади можуть працювати біля 905 або 1550 нм. Це типові, а не універсальні значення [1][11].
Вода, сніг, темний асфальт, листя й метал мають різні спектральні та кутові властивості. Гладка поверхня може відбити промінь дзеркально повз приймач, а дуже темний об'єкт повертає мало фотонів. Мокра поверхня змінює як поглинання, так і напрям відбиття. Через це максимальна паспортна дальність не гарантується для кожної цілі [1][2].
Розмір лазерної плями зростає з відстанню через розбіжність променя. Якщо кутова розбіжність дорівнює 0,5 мілірадіана, діаметр плями збільшується приблизно на 0,5 м на кожен кілометр шляху. Координата повернення тоді описує не математичну точку, а оцінку положення розсіювачів усередині освітленої ділянки [6][7].
Де виникають похибки координат
Похибку дальності створюють шум детектора, форма імпульсу, насичення, вибір порога, атмосферна затримка й невідоме положення ефективного центру відбиття. Похибку напрямку додають сканер та boresight-калібрування, а похибку платформи - GNSS та IMU. Ці складові проектуються на горизонталь і висоту по-різному залежно від кута сканування та рельєфу [3].
На похилому даху або уступі широка пляма охоплює точки різної дальності. Повернення розтягується, а алгоритм може змістити оцінку до яскравішої частини. Біля різкого краю виникають змішані сигнали, які не відповідають жодній окремій площині. Це одна з причин, чому висока щільність точок не дорівнює такій самій просторовій роздільній здатності [3][4].
Якість перевіряють незалежними контрольними точками на добре визначених поверхнях і аналізом перекриття сусідніх смуг. Середня похибка може бути близькою до нуля навіть за великого розкиду, тому звітують RMSE, довірчі межі та розподіл залишків. Для рослинності й складного рельєфу окремо оцінюють вертикальну точність, бо вона зазвичай гірша, ніж на відкритій твердій поверхні [3].
Як лідар працює над лісом
Лідар не проходить крізь непрозоре листя. Частина променів потрапляє в проміжки між листками й гілками, тому деякі фотони досягають нижніх ярусів або ґрунту. Імовірність такого шляху залежить від густоти крони, сезону, кута огляду, діаметра плями та щільності імпульсів. У щільному вічнозеленому лісі наземних повернень може бути мало [2][6].
Після класифікації землі різниця між моделлю верхівок і моделлю рельєфу дає оцінку висоти рослинності. Повнохвильові дані дозволяють обчислювати відносні висотні метрики, що описують вертикальний профіль енергії. Для оцінки біомаси ці метрики калібрують за польовими ділянками та алометричними моделями; лідар не вимірює масу дерев безпосередньо [6][7].
GEDI з Міжнародної космічної станції формує окремі сліди, а не суцільне глобальне покриття кожного квадратного метра. Його сильна сторона - стандартизовані профілі структури лісу на великій території. Щоб отримати карти між слідами, дані GEDI поєднують з оптичними, радарними та статистичними моделями, тому підсумкова карта має модельну невизначеність [6][7].
Атмосфера, вода і батиметрія

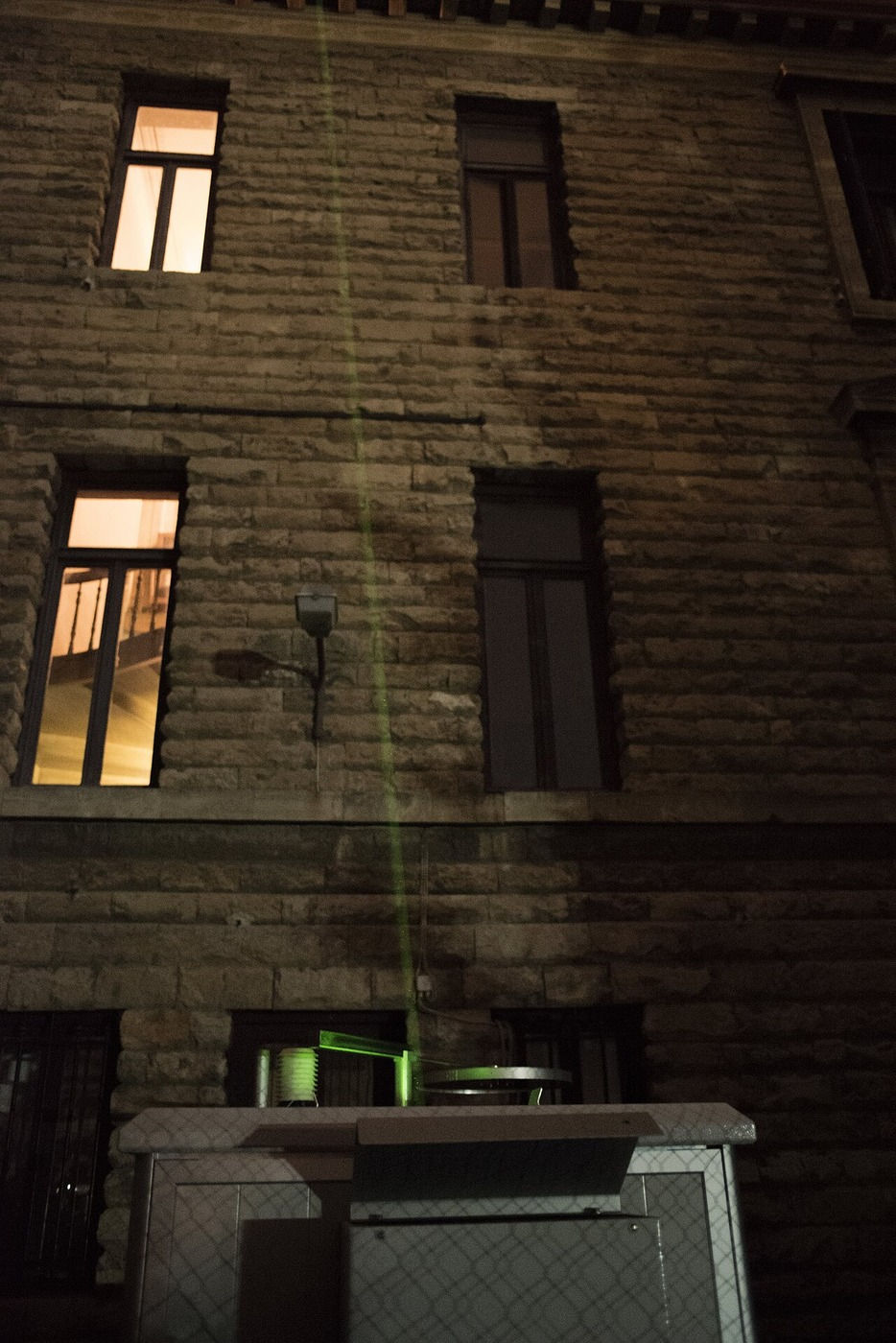

Атмосферний лідар використовує розсіяння на молекулах, аерозолях, хмарах або спеціальних резонансах. Повернений сигнал залежить одночасно від коефіцієнта зворотного розсіяння та послаблення на шляху до шару і назад. Через це один профіль потужності не завжди однозначно дає концентрацію частинок; потрібні припущення, додаткові канали або незалежне калібрування [1].
Батиметричний лідар порівнює повернення від поверхні води й дна. Глибину визначають з урахуванням меншої швидкості світла у воді та заломлення на межі. Каламутність, хвилі, піна, водорості й темне дно скорочують робочу глибину. Твердження про проникнення на певну кількість метрів має сенс лише разом із прозорістю води та характеристиками системи [1][11].
Зелений та інфрачервоний канали часто використовують разом: інфрачервоний краще позначає поверхню, а зелений може дійти до дна. Різниця часів дає товщу води, але рефракція зміщує горизонтальне положення донної точки. NOAA застосовує такі дані для узбереж, навігації, моделей затоплення й поєднання топографії суші з мілководним рельєфом [1][11].
Лідар із космосу
Космічний лідар працює з висоти сотень кілометрів, тому повертається лише мала частка випромінених фотонів. Потрібні точне визначення орбіти, орієнтації променя, атмосферні поправки та прив'язка часової шкали. Невелика кутова помилка на такій відстані створює значне зміщення плями, тому геолокація є такою ж важливою, як далекомір [7][9].
GEDI використовує інфрачервоні повнохвильові імпульси та плями порядку десятків метрів, орієнтуючись насамперед на тривимірну структуру рослинності. Його хвиля може містити відгук верхньої крони, нижчих ярусів і землі. Наукові продукти включають не тільки висоти, а й прапорці якості та оцінки невизначеності, без яких окремий профіль легко інтерпретувати неправильно [6][7].
ICESat-2 із приладом ATLAS реєструє окремі зелені фотони й вимірює висоту льодових щитів, морського льоду, суші, води та рослинності. Шість променів організовано в три пари, що допомагає оцінювати поперечні схили. Обробка від сирого часу фотона до висоти включає корекції приладу, орбіти, вказування, атмосфери, припливів і системи відліку [8][9].
Археологія, міста й автономні машини
В археології авіаційний лідар особливо корисний там, де дрібний рельєф частково прихований рослинністю. Дослідження міста мая Караколь показало дороги, тераси й забудову в масштабі ландшафту, але ці структури з'явилися після фільтрації рослинних повернень і археологічної інтерпретації. Алгоритм не визначає автоматично вік або призначення об'єкта [10].
У містах хмари точок використовують для моделей будівель, ліній електропередач, дерев, дренажу та зон затоплення. Повторні зйомки дозволяють шукати зміни, якщо системи узгоджені в одній системі координат і різниця перевищує сумарну невизначеність. Інакше зміна висоти може бути наслідком іншого кута сканування, сезону або класифікатора [3].
Автономні машини застосовують короткодальній швидкий лідар для оцінки геометрії оточення. Він добре вимірює форму, але не розпізнає семантичний клас без алгоритмів і часто працює разом із камерами, радаром та інерціальними датчиками. Дощ, туман, пил, темні поверхні та взаємні завади змінюють якість, тому безпека спирається на надмірність і перевірку всього комплексу [12].
Інтенсивність, безпека і межі методу
Поле intensity у LAS зазвичай є цифровою мірою сили конкретного повернення, але не універсальним коефіцієнтом відбиття. Воно залежить від енергії імпульсу, дальності, кута, атмосферного послаблення, підсилення приймача й внутрішнього масштабування виробника. Порівнювати інтенсивність між різними польотами науково коректно лише після радіометричного калібрування [3][4].
Лазерна безпека визначається довжиною хвилі, потужністю, енергією імпульсу, тривалістю, частотою повторення, розбіжністю променя й можливістю доступу людини. Позначка eye-safe стосується певного класу та умов експлуатації, а не означає, що будь-який промінь цього типу безпечний зблизька або через оптичний прилад. Комерційні системи мають відповідати нормам і містити захисні засоби [12].
Лідар також не гарантує повернення від кожної поверхні. Скло створює відбиття й проходження, вода може дати слабкий або дзеркальний сигнал, чорний матеріал поглинає, а туман утворює багато близьких розсіювачів. Надійна система позначає відсутні й сумнівні дані, замість домальовувати впевнену геометрію там, де фотонної інформації недостатньо [1][3].
Як із вимірювання отримують науковий результат
Відтворюваний проєкт починається з вимог: потрібна висотна точність, щільність, сезон, довжина хвилі, допустимі прогалини й класи об'єктів. Далі планують траєкторію та перекриття, калібрують систему, збирають контрольні дані, обробляють траєкторію, геолокують повернення, узгоджують смуги, класифікують точки й лише потім будують похідні моделі [3].
Разом із хмарою точок мають зберігатися метадані: система координат і висот, геоїдна модель, дата, сенсор, калібрування, класифікація, точність і прапорці якості. Без них набір мільйонів координат втрачає значну частину наукової цінності. LAS стандартизує структуру запису, але правильність координат і класів забезпечує не формат, а весь вимірювальний процес [4][5].
Наукова сила лідара полягає у прямому геометричному вимірюванні та контрольованому бюджеті похибок. Його межі так само конкретні: фотон має повернутися до приймача, траєкторія й напрямок мають бути відомі, а алгоритм не повинен приховувати невизначеність. Коли ці умови документовано, лідар перетворює пікосекундні затримки на перевірювані карти рельєфу, льоду, рослинності й споруд [3][7][9].
Джерела
NOAA Ocean Service, What is lidar? — відкрити джерело
USGS, What is Lidar data and where can I download it? — відкрити джерело
USGS 3DEP, Lidar Base Specification — відкрити джерело
ASPRS, LAS Specification 1.4 R16 — відкрити джерело
OGC, LAS standard — відкрити джерело
NASA, Global Ecosystem Dynamics Investigation (GEDI) — відкрити джерело
Dubayah et al., The Global Ecosystem Dynamics Investigation, 2020 — відкрити джерело
NASA ICESat-2, ATLAS instrument and mission science — відкрити джерело
NASA ICESat-2, Algorithm Theoretical Basis Documents — відкрити джерело
Chase et al., Airborne LiDAR, archaeology, and the ancient Maya landscape at Caracol, 2011 — відкрити джерело
NOAA Digital Coast, Coastal lidar data — відкрити джерело
U.S. FDA, Laser Products and Instruments — відкрити джерело
