Мюонна томографія: як космічні частинки просвічують піраміди, вулкани і реактори

Уявімо археолога, який хоче побачити, чи є за кам'яною кладкою піраміди невідома порожнина. Рентген не допоможе: товщина породи вимірюється десятками метрів, а створити штучне випромінювання достатньої потужності означало б або пошкодити пам'ятку, або зробити експеримент небезпечним. Геофізичні методи теж не завжди дають чітку відповідь: вони добре бачать контрасти, але часто залежать від складної моделі середовища. І тут у гру входять частинки, які взагалі не були створені людиною. Вони падають із неба щомиті, проходять крізь наші тіла, крізь будівлі, скелі й навіть крізь частину земної кори. Це мюони.

Мюонна томографія, або мюографія, перетворює природний потік космічних частинок на своєрідний телескоп для непрозорих об'єктів. Її можна назвати рентгеном для дуже великих речей: пірамід, вулканів, шахт, доменних печей, контейнерів із ядерними матеріалами, пошкоджених реакторів. Але аналогія з рентгеном неповна. Рентгенівський апарат випромінює фотони сам, а мюонний детектор нічого не «стріляє» в об'єкт. Він лише терпляче рахує частинки, які й так прилітають з атмосфери.

Піраміда Хуфу в Гізі. Саме такі масивні кам'яні структури зручно досліджувати мюонною радіографією, бо мюони природно проходять крізь сотні метрів речовини. Фото: Douwe C. van der Zee / Wikimedia Commons, CC BY-SA 4.0. Джерело: https://commons.wikimedia.org/wiki/File:Great_Pyramid_of_Giza_-_Pyramid_of_Khufu.jpg

Що таке мюони і чому вони доходять до нас

Космічні промені - це високоенергетичні частинки, що приходять із космосу. Коли вони врізаються в атомні ядра верхніх шарів атмосфери, виникає каскад вторинних частинок: піонів, каонів, електронів, фотонів, нейтрино та мюонів. Мюон є зарядженим лептоном, схожим на електрон, але приблизно у 207 разів масивнішим. Через більшу масу він менше відхиляється й повільніше втрачає енергію в речовині, ніж електрон. Саме ця властивість робить його зручним природним зондом.

На рівні моря через кожний квадратний сантиметр горизонтальної поверхні в середньому проходить приблизно один мюон за хвилину [1]. Це небагато для миттєвої фотографії, але дуже багато для експерименту, який може тривати тижні або місяці. Детектор не мусить бути активним джерелом випромінювання. Він лише фіксує траєкторії природних частинок і порівнює, скільки мюонів прийшло з різних напрямків.

Є ще одна важлива деталь. Мюони живуть лише близько 2,2 мікросекунди у власній системі відліку. Без спеціальної теорії відносності це виглядало б парадоксально: за такий час частинка не мала б долетіти від верхньої атмосфери до земної поверхні. Але через релятивістське уповільнення часу швидкі мюони встигають пройти кілометри атмосфери. Тому мюографія є не лише інженерним методом, а й живим прикладом того, як релятивістська фізика працює в буденному світі.

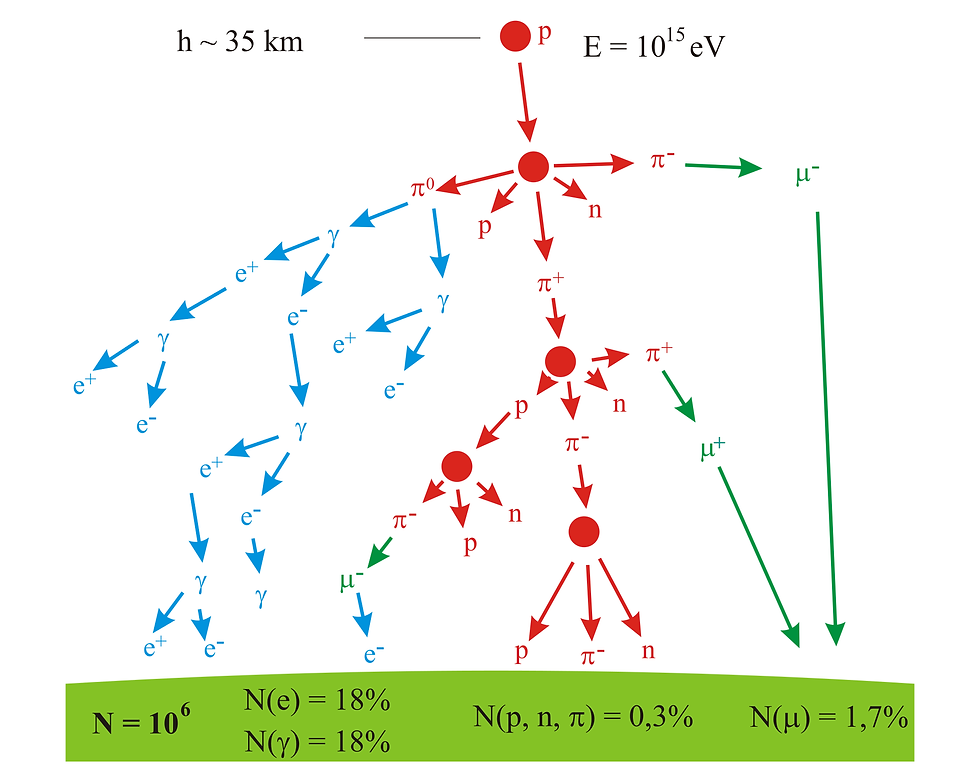

Схема атмосферного зливу: первинна космічна частинка породжує каскад вторинних частинок, серед яких є мюони, що досягають поверхні Землі. Схема: Mpfiz / Wikimedia Commons, CC BY 3.0 або GFDL. Джерело: https://commons.wikimedia.org/wiki/File:AirShower.svg

Мюонна томографія: два способи бачити невидиме

У сучасній мюонній візуалізації є дві головні ідеї. Перша - трансмісійна мюографія. Вона схожа на тіньову фотографію: якщо мюони проходять крізь щільнішу або товстішу ділянку, їх стає менше. Якщо в об'єкті є порожнина, детектор бачить надлишок мюонів у відповідному напрямку. На карті це може виглядати як «світла пляма» всередині масиву каменю чи бетону. Саме такий підхід особливо корисний для пірамід і вулканів, де шукають порожнини або області меншої густини.

Друга ідея - мюонна томографія розсіяння. Коли заряджена частинка проходить крізь речовину, вона багато разів слабко взаємодіє з електричними полями атомних ядер і електронів. У матеріалах із великим атомним номером, наприклад у свинці, урані чи плутонії, мюони відхиляються сильніше. Якщо поставити детектори до і після об'єкта, можна порівняти вхідну й вихідну траєкторії та відновити, де всередині схований щільний матеріал. Цей підхід особливо цінний для ядерної безпеки, контролю контейнерів і пошуку важких елементів [2, 3].

У реальному експерименті ці два підходи часто доповнюють один одного. Поглинання добре показує великі порожнини або масивні структури, але може страждати від неоднозначності: різні комбінації густини й товщини можуть давати схожий сигнал. Розсіяння чутливіше до важких елементів, але потребує точнішого відновлення траєкторій і зазвичай складнішої геометрії детекторів. Мюографія тому не є магічною камерою. Це фізичний вимір із моделями, похибками, статистикою і межами роздільної здатності.

Принцип мюонної радіографії: траєкторії мюонів до і після проходження крізь об'єкт дозволяють судити про щільність і склад прихованого матеріалу. Схема: Los Alamos National Laboratory / Wikimedia Commons. Джерело: https://commons.wikimedia.org/wiki/File:Muon_Radiography.gif

Від ідеї Альвареса до ScanPyramids

Одна з найвідоміших історій мюонної радіографії почалася ще в 1960-х роках. Нобелівський лауреат Луїс Альварес запропонував використати космічні мюони для пошуку прихованих камер у піраміді Хефрена. Ідея була сміливою: поставити детектор у відомій камері й дивитися, чи немає з певних напрямків надлишку мюонів, який відповідав би невідомій порожнині. У роботі 1970 року команда Альвареса не знайшла нових великих камер у дослідженій частині піраміди, але продемонструвала головне: космічні частинки справді можуть працювати як інструмент археологічної діагностики [6].

Через кілька десятиліть технологія стала значно чутливішою. Проєкт ScanPyramids поєднав ядерні емульсії, сцинтиляційні детектори та газові трекові камери. У 2017 році команда повідомила про виявлення великої порожнини в піраміді Хуфу, відомої як ScanPyramids Big Void [5]. Важливо, що результат підтвердили різними типами детекторів із різних позицій. Це зменшувало ризик того, що сигнал є артефактом одного приладу або однієї моделі.

У 2023 році Nature Communications опублікував детальніший аналіз іншої структури - коридороподібної порожнини за північним шевроном піраміди Хуфу. Дослідники використали спостереження космічних мюонів, щоб визначити її розміри, положення й нахил. За повідомленням IAEA, цей прихований коридор має довжину близько 9 метрів і ширину близько 2 метрів [2, 4]. Його існування спочатку показала мюографія, а потім його вдалося побачити ендоскопом. Це дуже показовий випадок: мюони не замінили археологію, але підказали, куди саме дивитися.

Чому мюони корисні для вулканів

Вулкан здається зовсім іншим об'єктом, ніж піраміда, але фізична логіка подібна. Якщо в конусі вулкана є канал, порожнина або зона меншої густини, мюонний потік із цього напрямку буде слабше поглинатись. Детектор, розміщений біля підніжжя або на схилі, може накопичувати мюони й будувати двовимірну карту середньої густини. Для геофізиків це не заміна сейсміки чи гравіметрії, а додатковий метод, який бачить інший фізичний параметр.

Мюографія особливо цікава для верхніх сотень метрів вулканічних споруд. Там сейсмічні хвилі можуть давати складну картину через неоднорідність порід, а прямий доступ часто небезпечний або неможливий. Мюони не дають миттєвого відео магми, але допомагають виявляти зміни щільності, які можуть бути пов'язані з каналами, порожнинами або перерозподілом матеріалу. Саме тому міжнародні огляди розглядають вулкани як одну з природних сфер застосування мюонної візуалізації [2, 3].

Fukushima Daiichi: коли не можна просто зайти й подивитися

Після аварії на Fukushima Daiichi однією з головних проблем було зрозуміти, де опинилося розплавлене паливо. Усередині реакторних будівель рівні радіації й фізичні пошкодження обмежували прямий доступ. Тут мюони стали привабливим інструментом саме тому, що не потребують додаткового опромінення об'єкта. Детектори можна поставити зовні, а природні частинки самі пройдуть крізь бетон, сталь та інші конструкції.

У дослідженні Unit-1 Fukushima Daiichi мюонні трекові детектори розміщували ззовні реакторної будівлі. Автори повідомили, що їм вдалося побачити внутрішні структури: корпус реактора, захисну оболонку, басейн витримки палива та інші елементи через бетонні стіни [7]. Найважливішим результатом стало те, що в початковій зоні завантаження палива не було видно значної маси важкого матеріалу. Природна інтерпретація, яку дають автори, полягає в тому, що більша частина паливних збірок розплавилася й опустилася вниз.

Цей приклад добре показує і силу, і межі методу. Мюони можуть дати інформацію там, де людина не може підійти з камерою. Але результат не є фотографією в оптичному сенсі. Це карта послаблення або розсіяння частинок, яку треба інтерпретувати через геометрію об'єкта, модель матеріалів, енергійний спектр мюонів і статистичні похибки. У випадку Fukushima дослідники прямо зазначали, що деякі нижні області реактора залишаються важкими для деталізації через обмеження геометрії детектора й доступного потоку мюонів [7, 8].

Навчальні блоки детектора космічних променів. У реальних мюонних телескопах використовують сцинтилятори, ядерні емульсії або газові трекові детектори. Фото: Michaeltianhuili / Wikimedia Commons, CC BY-SA 4.0. Джерело: https://commons.wikimedia.org/wiki/File:Cosmic_Ray_Detector_Units1.png

Чому метод повільний, але сильний

Найбільша перевага мюографії - пасивність. Вона не вносить у систему нової радіаційної загрози, не потребує буріння й не руйнує об'єкт. Це критично для культурної спадщини, ядерних установок і нестабільних геологічних структур. Але та сама пасивність має ціну: мюонів не можна просто зробити більше за бажанням. Щоб отримати достатню статистику, треба чекати. Для великих об'єктів експозиція може тривати тижні або місяці.

Друга межа - геометрія. Детектор бачить лише ті напрямки, з яких до нього доходять мюони. Якщо потрібна тривимірна реконструкція, бажано мати кілька позицій спостереження. Для піраміди це може бути коридор, камера або зовнішній майданчик. Для вулкана - схил чи тунель. Для реактора - безпечні точки навколо будівлі. Кожна така позиція визначає, які області будуть добре видимі, а які залишаться в тіні.

Третя межа - інтерпретація. Один і той самий дефіцит мюонів може означати більшу густину, більшу товщину або неправильне припущення про форму об'єкта. Тому мюографію майже завжди треба поєднувати з іншими даними: архітектурними планами, лазерним скануванням, георадаром, сейсмікою, інженерними кресленнями або ендоскопічною перевіркою. Найкращі результати з'являються не тоді, коли мюони «відповідають на все», а тоді, коли вони додають незалежний фізичний вимір до вже наявної картини.

Що робить мюонну томографію особливо цікавою

У мюонній томографії є рідкісне поєднання фундаментальної фізики й дуже прикладної користі. Частинка, відкрита в дослідженнях космічних променів, стала інструментом археології, вулканології, промислової діагностики й ядерної безпеки. У цьому є красива інверсія: Всесвіт постійно надсилає нам потік частинок, а ми вчимося читати тіні, які залишають у цьому потоці камінь, метал, бетон і порожнеча.

Метод не обіцяє чудес. Він не скаже одразу, для чого була побудована та чи інша камера в піраміді, не передбачить сам по собі дату виверження і не покаже реактор як відео зсередини. Але він робить щось не менш важливе: дозволяє ставити точніші запитання. Де є порожнина? Яка область щільніша? Куди варто спрямувати ендоскоп? Чи лишився важкий матеріал у зоні, де він мав бути? У науці часто саме такі питання і відкривають шлях до відкриття.

Мюографія показує, що сучасна фізика не замкнена в лабораторіях прискорювачів. Її частинки можуть працювати в пустелі біля піраміди, на схилі вулкана, у зоні промислової аварії або біля контейнера з ядерними матеріалами. І щоразу це одна й та сама ідея: якщо світ непрозорий для світла, можливо, він прозорий для мюонів.

Джерела:

1. CERN CMS. Muon Tomography. https://cms.cern/content/muon-tomography

2. IAEA. Muon Imaging: How Cosmic Rays Help Us See Inside Pyramids and Volcanoes, 14 April 2023. https://www.iaea.org/newscenter/news/muon-imaging-how-cosmic-rays-help-us-see-inside-pyramids-and-volcanoes

3. IAEA-TECDOC-2012. Muon Imaging, International Atomic Energy Agency, 2022. https://www-pub.iaea.org/MTCD/Publications/PDF/TE-2012web.pdf

4. Procureur S. et al. Precise characterization of a corridor-shaped structure in Khufu's Pyramid by observation of cosmic-ray muons. Nature Communications, 2023. https://www.nature.com/articles/s41467-023-36351-0

5. Morishima K. et al. Discovery of a big void in Khufu's Pyramid by observation of cosmic-ray muons. Nature, 2017. https://www.nature.com/articles/nature24647

6. Alvarez L. W. et al. Search for Hidden Chambers in the Pyramids. Science, 1970. https://www.science.org/doi/10.1126/science.167.3919.832

7. Fujii H. et al. Investigation of the Unit-1 nuclear reactor of Fukushima Daiichi by cosmic muon radiography. PTEP, 2020. https://academic.oup.com/ptep/article/2020/4/043C02/5825417

8. Borozdin K. et al. Cosmic Ray Radiography of the Damaged Cores of the Fukushima Reactors. Physical Review Letters, 2012. https://arxiv.org/abs/1209.2761
