Гіроскоп: принцип дії, історія та сучасні застосування

Що таке гіроскоп?


Гіроскоп – це прилад для вимірювання або підтримання орієнтації об’єкта в просторі на основі закону збереження кутового моменту[1][3]. Класичний гіроскоп зазвичай складається з швидко обертового ротора (маховика), встановленого в системі рамок – кардановому підвісі, що дозволяє ротору вільно обертатися навколо трьох взаємно перпендикулярних осей. Завдяки цьому обертова вісь ротора зберігає напрям у просторі, протидіючи спробам змінити його орієнтацію. Іншими словами, гіроскоп “пам’ятає” своє початкове положення в просторі і чинить опір зовнішнім силам, що намагаються повернути його вісь[3].

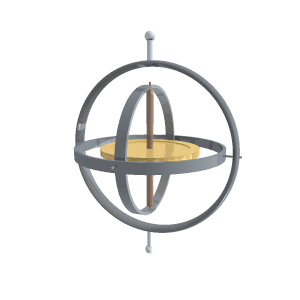

Гіроскоп в роботі, що показує свободу обертання у всіх трьох осях. Ротор підтримуватиме напрямок своєї осі обертання незалежно від орієнтації зовнішньої рами.
Гіроскоп в роботі, що показує свободу обертання у всіх трьох осях. Ротор підтримуватиме напрямок своєї осі обертання незалежно від орієнтації зовнішньої рами. Зображення: By Lucas Vieira - Own work, Public Domain, https://commons.wikimedia.org/w/index.php?curid=1247135

Гіроскоп має кілька характерних властивостей: стійкість осі обертання (ротора) в інерціальному просторі, прецесію – повільне зміщення осі обертання під дією постійного зовнішнього моменту сил, та нутацію – коливання осі після імпульсного впливу[3]. Величина цих ефектів залежить від швидкості обертання ротора і його моменту інерції. Сучасні гіроскопи можуть бути реалізовані не лише як механічні пристрої з маховиком, а й на основі світлових або вібраційних резонаторів. Нижче розглянемо різні типи гіроскопів та принципи їхньої дії – механічні, оптичні та MEMS-гіроскопи.


Принцип дії гіроскопа


Механічний гіроскоп


Робота механічного гіроскопа базується на явищі інерції обертання. Якщо маховик ротора розкрутити до великої кутової швидкості, він набуває значного кутового моменту (моменту імпульсу). Згідно із законом збереження кутового моменту, об’єкт, що обертається, буде зберігати напрямок своєї осі обертання, доки на нього не діятиме зовнішній момент сил[1]. Тому швидкообертовий ротор гіроскопа прагне зберегти свою орієнтацію в просторі.

Схема класичного механічного гіроскопа:
Схема класичного механічного гіроскопа: внутрішній ротор (A) обертається на осі всередині внутрішньої рамки (B), яка встановлена під кутом 90° у зовнішній рамці (C). Така двоступенева система карданового підвісу дозволяє осі ротора (червона стрілка) зберігати початковий напрямок, незважаючи на повороти основи[2]

Коли на гіроскоп діє зовнішня сила, що намагається повернути його вісь, виникає гіроскопічна прецесія – вісь ротора починає повільно повертатися під кутом 90° відносно напряму прикладеної сили[2][3]. Це контрінтуїтивне явище означає, що гіроскоп не просто чинить опір повороту, а реагує поворотом в іншій площині. Завдяки прецесії механічні гіроскопи можуть слугувати для вимірювання кутових швидкостей або підтримання стабільної платформи. Наприклад, авіаційні гіровертикалі використовують прецесію для утримання штучного горизонту літака, а гіроскопічні компаси – для вирівнювання на географічну північ.


Оптичний гіроскоп

Механічні гіроскопи містять рухомі частини і підшипники, тому підлягають тертю та зносу. Більш сучасною альтернативою є оптичні гіроскопи, що не мають механічного ротора. Їх принцип ґрунтується на ефекті Саньяка – явищі, за якого різниця шляхів світла в замкненому контурі залежить від кутової швидкості обертання цього контура.


В лазерному кільцевому гіроскопі (RLG) по замкненому трикутному або прямокутному контуру одночасно в протилежних напрямках запускаються два когерентні лазерні промені за допомогою системи дзеркал[4][2]. Якщо прилад нерухомий, промені проходять однакову відстань і виходять синхронно. Коли гіроскоп обертається, промені ефективно долають різну довжину шляху: один промінь «наздоганяє» рух дзеркал, інший – рухається «напереріз». В результаті між ними виникає невеликий зсув фази. При складанні променів на детекторі утворюється інтерференційна картина, зміщення якої пропорційне кутовій швидкості обертання приладу[2]. Таким чином, вимірюючи зсув інтерференційних смуг, можна точно визначити швидкість і напрямок обертання гіроскопа. Лазерні гіроскопи дуже надійні завдяки відсутності рухомих частин і сьогодні широко застосовуються в авіації та космічній техніці. Перший лабораторний зразок лазерного гіроскопа продемонстрували у 1963 році (У. Мейсек, Д. Девіс), а вже в 1980-х вони стали встановлюватися на пасажирські літаки (наприклад, Boeing 757 у 1983 році отримав перший серійний RLG)[4].

Кільцевій лазерний гіроскоп виробництва українського заводу «Арсенал».
Кільцевій лазерний гіроскоп виробництва українського заводу «Арсенал». Зображення: Nockson - Власна робота, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=16233800

Інший різновид – оптоволоконний гіроскоп (FOG). Він також використовує ефект Саньяка, але замість лазерного резонатора промені світла проходять по довгій котушці оптичного волокна (до кількох кілометрів). Поділ і комбінування променів здійснюється світлорозподільником, а фазовий зсув між ними виникає при обертанні котушки[4][2]. Оптоволоконні гіроскопи з’явилися у 1970-х роках і мають перевагу масштабованості: чим довша котушка – тим вища точність. Вони позбавлені рухомих частин, тому характеризуються високою надійністю та малим дрейфом сигналу[2]. Сьогодні FOG і RLG-конструкції конкурують між собою в інерціальних навігаційних системах: FOG забезпечує трохи більшу точність при довгих волокнах, а RLG – компактніші в розмірі. Окрім того, розробляються квантові гіроскопи (напр. на основі лондонівського моменту в надпровідниках), здатні вимірювати обертання з надзвичайною чутливістю, але такі прилади поки що використовуються лише в наукових експериментах[4].


MEMS-гіроскоп

Найменші та найдешевші гіроскопи реалізовані за технологією MEMS (Micro-Electro-Mechanical Systems – мікроелектромеханічні системи). MEMS-гіроскоп – це крихітний чип, що містить мікромеханічні структури, які коливаються і реагують на обертання за допомогою ефекту Коріоліса. Зазвичай усередині такого сенсора є мікроскопічний “доказовий” масив (proof mass), підвішений на пружних елементах. Електроди змушують цей масив коливатися вздовж заданої осі (вісь збудження). Коли пристрій обертається у просторі, сила Коріоліса спричиняє відхилення цього масиву в перпендикулярному напрямку (вісь вимірювання). Відхилення фіксується ємнісними сенсорами – зміна електричної ємності між рухомими і фіксованими мікроелектродами пропорційна кутовій швидкості обертання[2]. Таким чином, MEMS-гіроскоп видає електричний сигнал, що відповідає швидкості повороту пристрою.

MEMS-гіроскоп
MEMS-гіроскоп. Зображення: https://commons.wikimedia.org/w/index.php?curid=64181269

Перші MEMS-гіроскопи з’явилися у військових застосуваннях у 1980-х роках, а з 1990-х почали широко впроваджуватися в комерційній техніці[4]. Головні переваги MEMS-сенсорів – малі розміри, масовість виробництва і низька ціна. Хоча вони поступаються оптичним гіроскопам у точності, зате споживають менше енергії і легко вбудовуються в електронні пристрої. Сучасний тривісний MEMS-гіроскоп зазвичай поєднано з акселерометром у одному чипі, утворюючи інерційний вимірювальний модуль (IMU) для смартфонів, дронів, гейм-приставок тощо[4]. Принцип дії таких сенсорів можна побачити на прикладі смартфона: при повороті телефону навколо будь-якої осі мікромеханічний масив у чипі зсувається під дією Коріолісової сили, і електроніка перетворює цей зсув на сигнал про зміну орієнтації пристрою.


Історія відкриття і розвитку гіроскопа


Ще з античних часів відомі іграшки-дзиґи, які демонстрували незвичну здатність зберігати вертикальне положення під час швидкого обертання. Проте наукове дослідження цього явища розпочалося значно пізніше. Перша згадана в історії спроба використати принцип дзиги у практичних приладах датується 1743 роком. Джон Серсон (John Serson) – англійський моряк і винахідник – сконструював т.зв. “гироскопічний рівень” (пристрій під назвою Whirling Speculum). Це була обертова чаша, яку планували використовувати на кораблі для визначення горизонту в тумані (як допоміжний інструмент до секстанта). Попри успішні випробування, винахід Серсона не набув розвитку – сам винахідник загинув у морі разом зі своїм приладом під час шторму[3].


На початку XIX століття кілька науковців незалежно виготовляли прототипи гіроскопічних пристроїв. Йоганн Боненбергер (Johann Bohnenberger, 1765–1831) – німецький астроном і фізик – у 1817 році описав апарат із масивною сферою, що оберталася в рамці; він назвав його просто “Машина”. Трохи пізніше, у 1832 році, американський вчений Волтер Джонсон створив схожу конструкцію на основі диска. Ці пристрої демонстрували принцип збереження осі обертання, але залишалися лабораторними курйозами. Відомий математик П’єр-Сімон Лаплас звернув увагу на потенціал “Машини” Боненбергера як навчального посібника і таким чином познайомив із нею свого колегу – французького фізика Леона Фуко[4].

іроскоп, розроблений Леоном Фуко в 1852 році.
Гіроскоп, розроблений Леоном Фуко в 1852 році. Репліка, побудована Дюмулін-Фроментом для Всесвітньої виставки в 1867 році. Музей Національної консерваторії мистецтв і ремесел, Париж. By Stéphane Magnenat - Own work by uploader, subject public domain, Public Domain, https://commons.wikimedia.org/w/index.php?curid=4302903

Леон Фуко (Jean Bernard Léon Foucault, 1819–1868) увійшов в історію як першовідкривач гіроскопа у сучасному розумінні. У 1852 році він представив Французькій академії наук доповідь про свій експеримент з обертовим маховиком, призначеним для демонстрації обертання Землі[3]. Саме тоді Фуко ввів термін «гіроскоп» – від грец. gyros («обертання») + skopeein («дивитися»), маючи на меті «побачити обертання» планети. Прилад Фуко складався з важкого диска, розкрученого до високої швидкості, встановленого у карданному підвісі. Він показав, що протягом 8–10 хвилин до зупинки маховика вісь гіроскопа повільно змінює напрямок відносно Землі, демонструючи добове обертання нашої планети[4]. Хоча експеримент Фуко був більше науковою демонстрацією, він заклав основу для подальшого застосування гіроскопів.


До кінця XIX ст. нагромадився запит на прилади, здатні вказувати напрямок незалежно від магнітного компаса (який давав збій поруч із металевими об’єктами та в високих широтах)[8]. Розвиток електродвигунів дозволив створити гіроскопи, що обертаються тривалий час без ручного підкручування[2]. У 1904 році німецький інженер Герман Аншютц-Кемпфе (Hermann Anschütz-Kaempfe, 1872–1931) запатентував перший гіроскопічний компас, а в 1908 році його прилад успішно пройшов випробування на борту військового корабля[3]. Гірокомпас Аншютца використовував обертовий ротор та силу тяжіння для автоматичного вирівнювання на істинну північ, і став надзвичайно цінним для мореплавства[5]. Теоретичну основу для покращення гірокомпасів розробив фізик Макс Шюлер (Max Schuler, 1895–1979), який в 1911 р. сформулював знамениту “умову Шюлера” для стабільності маятникового гірокомпаса[3].

Гіросфера гірокомпаса типу Аншютц — Кемпфе в розрізі
Гіросфера гірокомпаса типу Аншютц — Кемпфе в розрізі. Автор: Stahlkocher CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=432914

Паралельно в США інженер-винахідник Елмер Сперрі (Elmer Ambrose Sperry, 1860–1930) у 1911 році створив власний варіант гірокомпаса, який був простіший у виробництві[5]. Сперрі заснував компанію Sperry Gyroscope, що незабаром стала лідером у постачанні гіроскопічних приладів для флоту і авіації[4]. Під керівництвом Сперрі розроблялися гіровертикалі (прилади для авіагоризонту) та перші автопілоти. Зокрема, в 1909 році Сперрі продемонстрував автопілот для літака, який за допомогою гіроскопів утримував курс літака без участі. Це було революційне застосування: гіроскопічні стабілізатори значно підвищили безпечність і комфорт керування транспортом.


Гіроскопи швидко стали стратегічно важливими пристроями. Під час Другої світової війни їх використовували в авіагоризонтах, бомбових прицілах, корабельних стабілізаторах і навігаційних системах торпед[3]. У 1950-х роках на ракетах і перших балістичних ракетних комплексах застосовували інерційні навігаційні системи (ІНС) – набори з трьох взаємно перпендикулярних гіроскопів і акселерометрів, що дозволяли відстежувати курс ракети автономно, без зовнішніх орієнтирів. В 1960-х настала нова ера: було створено динамічно налаштовувані гіроскопи (DTG) з підвішенням ротора на пружних підвісах, а також розпочався розвиток лазерних гіроскопів.


1963 року побудовано перший прототип кільцевого лазерного гіроскопа, а у 1970-х – оптоволоконного. Ці безконтактні прилади поступово витіснили механічні гіродатчики у високоточних системах. У 1975 році вперше продемонстровано напівсферичний резонансний гіроскоп (HRG), відомий як “винна чарка” через форму резонатора[2]. З 1980-х років почали з’являтися перші MEMS-гіроскопи на основі кремнієвих мікросхем, спершу в військовій техніці, а з 1990-х – в автомобілях (наприклад, для систем курсової стійкості). У 2010-х роках завдяки смартфонам та дронам мільйони MEMS-гіроскопів випускаються щороку. Сьогодні гіроскопи всіх типів – невід’ємна частина сучасних технологій, від найменших гаджетів до космічних апаратів.


Основні галузі застосування гіроскопів


Аерокосмічна техніка

Гіроскопи відіграють ключову роль у авіації та космонавтиці. В літаках вони використовуються в системах автоматичного управління і навігації – це гіровертикалі (штучні горизонти), курсові гіроскопи, автопілоти. Наприклад, авіагоризонт містить швидкообертовий гіроскоп, вісь якого залишається вертикальною, показуючи пілоту відхилення літака по крену і тангажу. У сучасних авіалайнерах механічні гіроскопи все частіше замінені лазерними або оптоволоконними, що входять до складу інерційної навігаційної системи (ІНС). Інерційна система на основі трьох гіроскопів та акселерометрів здатна відстежувати орієнтацію літака (курсовий кут, крен, тангаж) і зміну його положення в просторі без сигналів GPS[2]. Приклад – автономна навігація пасажирського літака при польоті через океан: бортовий комп’ютер інтегрує дані гіроскопів і акселерометрів, щоб розрахувати поточний курс і місцезнаходження.

Телескоп «Габбл».
Телескоп «Габбл». Зображення: Суспільне надбання (Public Domain), https://commons.wikimedia.org/w/index.php?curid=6826183

У космічних апаратах гіроскопи незамінні для орієнтації та стабілізації. Супутники і космічні кораблі оснащуються блоками гіродатчиків для визначення власного обертання. Разом із зірковими датчиками та сонячними датчиками, вони дозволяють космічному апарату «відчувати» своє положення у просторі. На основі сигналів гіроскопів система управління положенням увімкне двигуни або реактивні колеса для корекції орієнтації. Наприклад, космічний телескоп «Габбл» має шість високоточних гіроскопів із плаваючим ротором, що обертається в герметичній камері з рідиною зі швидкістю 19 200 об/хв. Ці гіроскопи можуть відчути надзвичайно малий кутовий рух – телескоп здатен фіксувати дрейф менше 0,007° на рік, утримуючи наведення на далекі зорі[6]. Без гіроскопів неможлива прецизійна орієнтація космічних апаратів для фотографування або встановлення зв’язку. В ракетах-носіях і міжпланетних станціях гіроскопи є частиною інерційної навігаційної системи, що забезпечує автономний політ за заданою траєкторією.


Смартфони та електроніка

У повсякденному житті більшість людей користується гіроскопами, самі того не помічаючи – вони встановлені в наших гаджетах. Смартфони, планшети, розумні годинники, портативні ігрові консолі, VR-окуляри – майже всі сучасні пристрої містять MEMS-гіроскопи поряд з акселерометрами. Гіроскоп дає змогу визначати орієнтацію пристрою у просторі: чи повернутий телефон екраном вгору, у портретному чи ландшафтному режимі, під яким кутом нахилений тощо[4]. Це використовується для автоматичного повороту екрану, для підрахунку кроків і жестів, у мобільних іграх (керування нахилом смартфона) та в застосунках доповненої реальності.


Окремо варто згадати гіростабілізовані камери. У сучасних дронах, екшн-камерах і смартфонах застосовуються крихітні гіроскопи для системи оптичної стабілізації зображення. Наприклад, камера дрона встановлена на тривісному підвісі (гімбалі), керованому електромоторами. Гіроскоп миттєво відчуває найменше тремтіння або хитання дрона, і контролер дає команду моторам компенсувати рух, утримуючи камеру стабільно горизонтально. Завдяки цьому дрони можуть знімати чітке відео навіть у вітряну погоду – гіроскопічна система реагує на пориви вітру за долі секунди та згладжує рухи[7]. Подібно і в смартфонах з оптичною стабілізацією: модуль камери містить мікрогіроскоп, який виявляє тремтіння рук, і система зрушує лінзу чи матрицю назустріч цьому руху, запобігаючи розмиттю фотографії.


Автомобілі та транспорт

У автомобільній техніці гіроскопи теж знайшли широке застосування. Більшість сучасних машин обладнані системою курсової стійкості (ESP), що запобігає заносам. В основі ESP – гіроскопічний датчик кутової швидкості, який відстежує обертання автомобіля навколо вертикальної осі (крен і знесення). Якщо електроніка “відчуває”, що машину починає розвертати (наприклад, на слизькій дорозі), вона миттєво підгальмовує окремі колеса, щоб вирівняти курс. Такі гіродатчики підвищують безпеку, особливо при екстреному маневруванні.


Ще одна галузь – навігація транспортних засобів. У рейсових автобусах, поїздах метро, безпілотних автомобілях встановлюють інерційні модулі (гіроскопи+акселерометри+GPS), які дозволяють визначати положення транспортного засобу навіть при тимчасовій втраті GPS-сигналу (наприклад, у тунелі). Дані гіроскопів допомагають бортовому комп’ютеру розрахувати, як машина повернула чи нахилилася, а акселерометри – як вона розганяється чи гальмує. Навіть у звичайному смартфоні водія навігаційний додаток може використовувати дані вбудованого гіроскопа для більш плавного відображення поворотів на маршруті, коли сигнал супутників ненадійний.


Окремо варто згадати мототехніку – в сучасних спортивних мотоциклах застосовуються компактні гіросенсори для систем ABS в нахилі (коригування гальм під час повороту) та трекшн-контролю, які утримують байк від зриву колеса при прискоренні. Таким чином гіроскопи підвищують стабільність і безпеку транспорту на дорогах.


Мореплавство

Історично першим практичним застосуванням гіроскопа стало саме мореплавство – створення гірокомпасів для кораблів. На відміну від магнітного компаса, гіроскопічний компас вказує на істинну (географічну) північ, незалежно від магнітних полів корабля чи полярних аномалій[5]. У гірокомпасі швидкообертовий ротор встановлений таким чином, що під дією обертання Землі та сили тяжіння він поступово вирівнюється вздовж меридіана. Вже у часи Першої світової війни гірокомпаси стали стандартним обладнанням військових кораблів, суттєво підвищивши точність навігації та артилерійської стрільби[8].

Сучасний круїзний лайнер
Сучасні круїзні лайнери обладнані гіростабілізаторами, що знижують рівень хитавиці до 70–80%, забезпечуючи комфорт пасажирам у штормових умовах.

У наш час на підводних човнах та великих суднах використовуються складні інерціальні навігаційні системи з кількома лазерними чи оптоволоконними гіроскопами. Вони дають змогу визначати курс і крен судна навіть за повної відсутності GPS (наприклад, під водою). Також гіроскопи застосовуються в стабілізаторах хитавиці – спеціальних гіросистемах, що зменшують бортову хитавицю корабля на хвилях. Принцип такий: швидкообертовий маховик у стабілізаторі при хитавиці генерує прецесійний момент, спрямований проти гойдання, тим самим демпфуючи коливання судна. Сучасні круїзні лайнери обладнані гіростабілізаторами, що знижують рівень хитавиці до 70–80%, забезпечуючи комфорт пасажирам у штормових умовах.


Військова техніка

У військовій сфері гіроскопи є критичними компонентами керованої зброї та стабілізації платформи. Будь-яка керована ракета чи боєголовка має мініатюрний гіроскопічний блок, який дозволяє автопілоту утримувати правильну траєкторію польоту. Наприклад, балістичні ракети дальньої дії оснащені інерційною системою з високоточними лазерними гіроскопами, що зберігають курс навіть при відсутності GPS і активних радіоперешкодах.


Артилерійські снаряди і міни з корекцією траєкторії (такі як снаряди M982 Excalibur) містять мікрогіроскопи, які допомагають електроніці визначати повороти снаряда під час польоту і вносити поправки для точного влучання. У танках та бронетехніці гіроскопи використовуються для стабілізації гармати: танкова башта оснащена гіродатчиками, що відстежують нахил корпусу на нерівностях, і гідросервоприводи коригують положення гармати, щоб вона залишалася наведеною на ціль навіть під час руху танка.


На військових кораблях гіроскопічні компаси давно стали стандартом. Крім того, великокаліберні корабельні гармати та ракетні пускові установки стабілізуються гіроскопами для компенсації хитавиці платформи. У авіації винищувачів та безпілотників – гіроскопи в складі авіоніки забезпечують стійкість літака при виконанні різких маневрів і автопілотування.


Сучасна високоточна зброя (керовані бомби, ракети “поверхня-повітря” тощо) поєднує дані гіроскопічної інерційної системи з GPS-навігацією. Якщо GPS-сигнал втрачається або глушиться ворогом, ракета здатна продовжити політ за інерційними даними. З огляду на розвиток засобів радіоелектронної боротьби, військові дослідники активно працюють над ще більш досконалими гіроскопами. Зокрема, DARPA фінансує створення квантових гіросистем для заміни GPS – крихітних атомних інерційних сенсорів, що теоретично можуть забезпечити навігацію з точністю GPS без зовнішніх сигналів[8].


Приклади використання


Стабілізація дронів

Одним з найяскравіших сучасних прикладів роботи гіроскопів є безпілотні дрони. Стабільний політ квадрокоптера забезпечується комплексом датчиків, серед яких головну роль відіграє тривісний гіроскоп (зазвичай у складі MEMS-IMU). Щойно порив вітру намагається нахилити дрон або розвернути його, гіроскоп миттєво фіксує кутове прискорення і передає інформацію до бортового контролера. Політний контролер, у свою чергу, коригує швидкість обертання окремих пропелерів, щоби протидіяти цьому відхиленню і втримати дрон рівно[7]. Цей процес відбувається сотні разів на секунду і є повністю автоматичним. Результат – навіть за вітряної погоди квадрокоптер може зависати практично нерухомо на місці, роблячи чіткі фото та відео.

Безпілотний дрон з камерою
Безпілотний дрон з камерою

Крім стабілізації самого польоту, гіроскопи в дронах відповідають за роботу підвісу камери. Інтегровані в підвіс мікрогіроскопи виявляють найменшу вібрацію чи ривок, і система приводу відразу компенсує рух, утримуючи камеру в горизонті[7]. Це дозволяє отримувати плавну кіноякість відео навіть при різких маневрах. Фактично, без даних гіроскопів дрони були б некерованими – вони б перекидалися від найменшого пориву вітру. Тому виробники безпілотників приділяють велику увагу точності і надійності гіродатчиків. У сучасних квадрокоптерах використовуються 6-осьові IMU (3 гіроскопи + 3 акселерометри) у поєднанні з супутниковою навігацією, що дає змогу дрону автономно утримувати висоту, позицію і курс польоту[7].


Наприклад, DJI Phantom – популярний любительський дрон – оснащений IMU з MEMS-гіроскопами, що вимірюють кутові швидкості по трьох осях, і GPS-модулем. Пілоту достатньо відпустити ручки керування, і електроніка за даними гіроскопів збалансує дрон, не даючи йому ні перекинутися, ні відхилитися з точки зависання. При втраті GPS, дрон все одно здатен певний час тримати рівновагу виключно завдяки інерційним датчикам. Таким чином, гіроскоп – “електронний жонглер”, який безперервно балансує літальний апарат, аналогічно тому, як людина утримує рівновагу на велосипеді, тільки набагато швидше та точніше.


Навігація космічних апаратів

Для космічних кораблів та супутників гіроскопи мають критичне значення, адже у космосі немає ні магнітного поля Землі (для компаса), ні чіткого горизонту (для візуального орієнтування). Інерціальна навігація – основний метод визначення орієнтації космічного апарата на орбіті або під час міжпланетного польоту. Вона спирається на високоточні гіроскопічні та акселерометричні дані.


Класичний приклад – система наведення космічних кораблів «Аполлон» під час польотів на Місяць. В “Аполлоні” використовувався блок з трьох механічних гіроскопів, встановлених на платформі, що стабілізувалась відносно зірок. Ця платформа забезпечувала еталонну інерціальну систему координат для корабля. Гіроскопи відстежували повороти корабля у трьох осях (рискання, тангаж, крен), і бортовий комп’ютер прораховував, як зорієнтований космічний апарат відносно початкового напрямку. Коли астронавти вмикали двигуни для корекції траєкторії, акселерометри вимірювали прискорення, а гіроскопи – чи не відхилився корабель від курсу. Така система дозволила “Аполлонам” точно виходити на місячну орбіту і повертатися назад, маючи мінімальну залежність від наземного радіонаведення.

Космічний корабель "Аполон"
Космічний корабель "Аполон". Зображення: https://vue.gov.ua/Файл:Аполо.jpg

У сучасних супутниках і космічних станціях роль гіроскопів ще більша. Наприклад, Міжнародна космічна станція має датчики кутової швидкості для визначення поворотів станції. Разом з ними працюють маховики-стабілізатори (реакційні колеса): якщо станція починає повільно обертатися (наприклад, через залишковий атмосферний опір), гіроскопи це фіксують і система керування розкручує маховики, щоб створити протимомент і зупинити обертання. При наведенні великого космічного телескопа або антени супутника на ціль, гіроскопічні датчики забезпечують ультраточний контроль: навіть після наведення, вони відстежують мікроколивання апарату і подають команди приводам ледь підрухувати, компенсуючи вібрації та термічні деформації.


У випадку посадки автоматичних станцій на інші планети гіроскопи також є “почуттями” апарата. Коли марсохід входить в атмосферу Марса, обертаючись в потоці, його бортові гіроскопи дають сигнал комп’ютеру розкрити парашут у потрібний момент. Під час спуску на парашуті та гальмування двигунами інерційна система “каже” апарату, як він нахилений і як обертається, щоб правильно зорієнтувати двигуни та антену.


Таким чином, від керованих міжконтинентальних ракет до дослідницьких зондів біля далеких планет – всюди гіроскопи забезпечують «почуття простору» для машин. Без них точна навігація та стабілізація у космосі була б неможливою. Недарма NASA та інші агенції постійно вдосконалюють гіроскопічні технології: використовуються комбінації різних типів гіроскопів (механічні, лазерні, резонансні) для досягнення максимальної надійності. Наприклад, на телескопі «Габбл» після кількох виходів з ладу старих гіроскопів було встановлено нові гіроскопи з газовими підшипниками – найточніші у світі, з наднизьким шумом і дрейфом[6][6]. Це продовжило життя телескопа на десятиліття. У перспективі, для довготривалих космічних місій планується застосовувати дубльовані трійки гіроскопів різних принципів дії, а також квантові гіроскопи, щоб забезпечити безвідмовну навігацію у будь-яких умовах.


Висновок

З моменту свого відкриття як наукової іграшки гіроскоп перетворився на один з ключових компонентів сучасної техніки. Механічні гіроскопи з обертовими роторами проклали шлях до створення перших безпечних кораблів, літаків та ракет, давши людям “штучний компас” і “штучний горизонт”. Оптичні гіроскопи принесли еру високоточної навігації, дозволивши літати над океаном і досліджувати космос із безпрецедентною точністю. А мікромініатюрні MEMS-гіроскопи зробили можливими такі звичні нам речі, як автопілот в машині, стабілізація відео в смартфоні чи вправний дрон-фотограф.


Сьогодні гіроскопи приховані усюди: від дитячих іграшок – спінерів, до стратегічних ракет. Вони допомагають космонавтам орієнтувати кораблі, а звичайним людям – ловити покемонів у доповненій реальності, реагуючи на поворот телефону. Розвиток технологій триває: на горизонті – квантові гіроскопи на ефекті надпровідності та атомних переходів, які здатні вимірювати обертання Землі чи найменші коливання транспортних засобів без жодного механічного руху. Але яким би не був принцип дії – усі гіроскопи служать одній меті: бути невидимим “почуттям рівноваги” для наших машин і пристроїв, забезпечуючи їхню стабільність, курс і орієнтир у просторі.



Використані джерела:

  1. Honeywell Aerospace. How does a ring laser gyroscope work? URL: https://aerospace.honeywell.com/us/en/about-us/blogs/how-does-ring-laser-gyroscope-work

  2. Advanced Navigation. Gyroscopes – From humble beginnings to hyper technology (Tech Article). URL: https://www.advancednavigation.com/tech-articles/the-history-of-gyroscopes-from-humble-beginnings-to-hyper-technology

  3. Вікіпедія. Гіроскоп – історія відкриття гіроскопа та принципи дії (українською мовою). URL: https://uk.wikipedia.org/wiki/Гіроскоп

  4. Wikipedia. Gyroscope (English edition) – Description, history and types of gyroscopes. URL: https://en.wikipedia.org/wiki/Gyroscope

  5. Britannica. Gyrocompass – історія створення гірокомпасу та принцип роботи (Encyclopedia Britannica). URL: https://www.britannica.com/technology/gyrocompass

  6. ESA/Hubble. Gyroscopes – How Gyroscopes Work – пояснення роботи гіроскопів на телескопі «Габбл». URL: https://esahubble.org/about/general/gyroscopes/

  7. DroneZon. Drone Gyro Stabilization, IMU and Flight Controllers Explained – застосування гіроскопів в дронах. URL: https://www.dronezon.com/learn-about-drones-quadcopters/three-and-six-axis-gyro-stabilized-drones/

  8. IEEE Spectrum/Insight. Your Engineering Heritage: GPS, the Gyroscope, Einstein and the Military – історичний огляд розвитку гіроскопів та їх військове значення. URL: https://insight.ieeeusa.org/articles/your-engineering-heritage-gps-the-gyroscope-einstein-and-the-military/
